Droid Tesla Pro

[DROIDTESLA PRO]

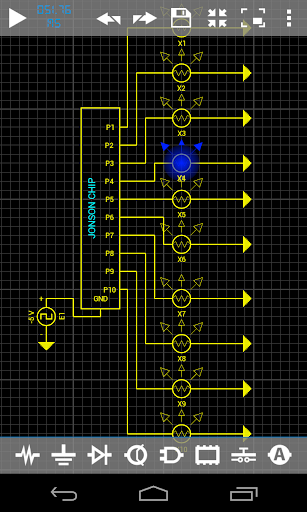

Simulador de Circuito de DroidTesla

Perfeito para estudantes iniciantes na design e construção de circuitos eletrônicos, amadores e entusiastas que desejam uma ferramenta rápida e prática para realizar cálculos de design de circuitos eletrônicos.

Esta é a interatividade e inovação que você não encontrará em melhores ferramentas SPICE para PC como Multisim, LTspice, OrCad ou PSpice (marcas registradas pertencem aos respectivos detentores).

O simulador DroidTesla resolve circuitos básicos de resistência usando a Lei do Fluxo de Corrente de Kirchoff (KCL) da maneira que um aluno em uma classe de circuitos faria. O simulador forma sistematicamente uma matriz de acordo com a KCL e então procede a resolver as quantidades desconhecidas utilizando várias técnicas algébricas, como eliminação gaussiana e técnicas de matrizes esparcidas.

Para componentes não lineares, como o diodo e o transistor de junção bipolar (BJT), o motor DroidTesla procura uma solução aproximada fazendo uma suposição inicial sobre a resposta e então melhorando a solução com cálculos sucessivos construídos sobre esta suposição. Isso é chamado de processo iterativo. O algoritmo de Newton-Raphson é usado pelo DroidTesla para resolver circuitos com relações I/V não lineares.

Para elementos reativos (condensadores e induktôres), o DroidTesla usa métodos de integração numérica para aproximar o estado dos elementos reativos como função do tempo. O DroidTesla oferece os métodos de integração trapezoidal (adicionarei o método GEAR mais tarde) para aproximar o estado dos elementos reativos. Apesar de para a maioria dos circuitos, ambos os métodos fornecerão resultados praticamente idênticos, é geralmente considerado que o método GEAR é mais estável, mas o método trapezoidal é mais rápido e mais preciso.

Até o momento, o DroidTesla pode simular:

• Resistores
• Capacitores
• Indutores
• Potenciômetros
• Lâmpadas de luz

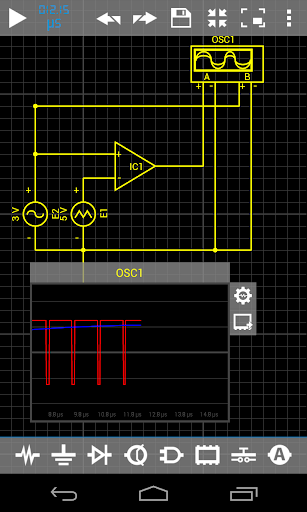

• Amplificador operacional ideal
• Transistor de junção bipolar (NPN e PNP)
• MOSFET de canal N, descarga
• MOSFET de canal N, aprimoramento
• MOSFET de canal P, descarga
• MOSFET de canal P, aprimoramento
• JFET N e P
• Diodo PN
• Diodo LED PN
• Diodo zênker PN
• Fonte de corrente AC
• Fonte de corrente DC
• Fonte de tensão AC
• Fonte de tensão DC (bateria)
• CCVS - fonte de tensão controlada por corrente
• CCCS - fonte de corrente controlada por corrente
• VCVS - fonte de tensão controlada por tensão
• VCCS - fonte de corrente controlada por tensão
• Fonte de tensão square wave
• Fonte de tensão triângulo
• Fonte de corrente AC
• Fonte de corrente DC
• Voltametro de tensão AC
• Voltametro de tensão DC

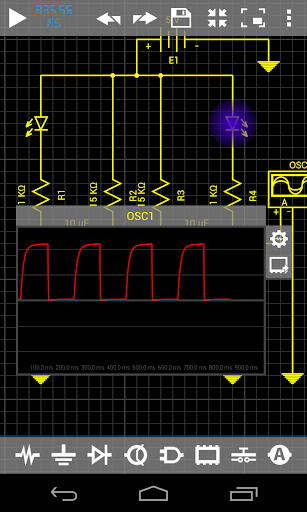

• Osciloscópio de dois canais
• interruptor SPST
• interruptor SPDT
• interruptor de controle de tensão
• interruptor de controle de corrente
• AND
• NAND
• OU
• NOR
• NOT
• XOR
• XNOR
• JK flip-flop
• Exibição de sete segmentos
• Flip-flop D
• Relé

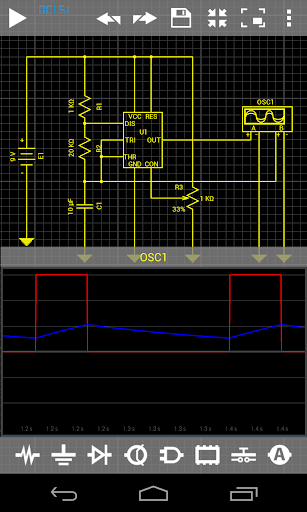

• IC 555
• Transformador
• Circuito de Graetz

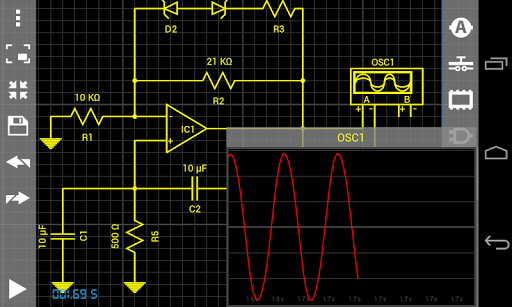

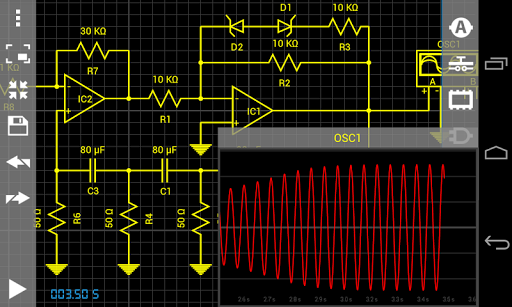

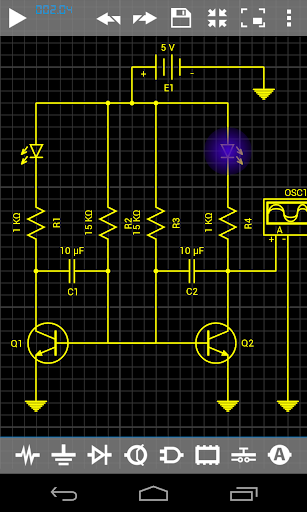

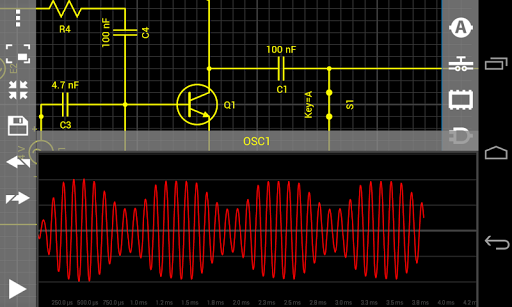

Se você estiver criando um
oscilador, você deve colocar um valor inicial pequeno em alguns dos
elementos reativos. (ver exemplos)
